LaserGauge TS800 e controller

Cos'è il sistema LaserGauge TS800, a cosa serve e dove può essere applicato

Laser Gauge TS800 e Controller ASI Datamyte Italia

Il sistema LaserGauge TS800 permette di misurare agevolmente, tramite tecnologia laser, molte tipologie di superfici.

Grazie al design compatto e facilmente maneggevole è possibile misurare superfici normalmente difficili da raggiungere

La misurazione avviene tramite un sensore collegato via USB ad un tablet (LaserGauge Controller) su cui è possibile visualizzare i dati del rilevamento.

I campi di utilizzo sono molteplici, vanno dall’ automotive all’ aerospaziale, permette di misurare moltissime tipologie di materiali.

Laser Gauge TS800 e controller, per misurazioni in spazi inaccessibili

Il sensore USB LaserGauge TS800 è progettato specificamente per applicazioni multiuso o specializzate che richiedono l’ispezione e la misurazione di piccole caratteristiche su superfici traslucide, lucide o opache.

Le dimensioni ridotte, il peso leggero, l’ingombro ridotto e lo stelo stretto e affusolato del sensore consentono l’accesso ad aree altamente ristrette.

I Virtual Gauges sono gli algoritmi matematici utilizzati per elaborare una scansione ed estrarne le misurazioni. I seguenti Virtual Gauges standard sono forniti come parte della configurazione precaricata sia per TS800: step/angolo, elementi di fissaggio, cavità, ammaccature, gouges, graffi, saldatura di testa.

Su richiesta è possibile sviluppare / creare virtual gauges personalizzati in base alle esigenze del cliente e alla metodologia di misurazione.

Design Laser Gauge TS800 ASI Datamyte Italia

Design

Il sensore USB TS800 con tecnologia Blue Laser è il sensore palmare più piccolo e compatto dell’offerta di prodotti LaserGauge.

L’esclusivo distanziatore rimovibile guida l’utente per il corretto allineamento per garantire una misurazione accurata.

Le dimensioni ridotte, il peso leggero e lo stelo stretto e affusolato del sensore consentono l’accesso ad aree altamente ristrette.

TS800 Laser Gauge Blue Laser ASI Datamyte Italia

Tecnologia laser blu

Grazie alla lunghezza d’onda più corta del laser blu, è possibile effettuare misurazioni su materiali trasparenti o traslucidi come fari e luci posteriori.

La luce blu su queste superfici consente di effettuare misurazioni stabili e precise su materiali normalmente considerati critici.

Software per configurazione TS800 ASI Datamyte Italia

Software configurazione

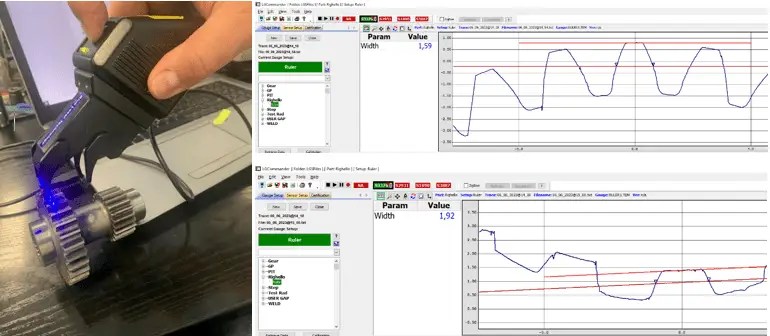

Un potente programma software basato su Windows, LGCommander, viene utilizzato per configurare il sensore ed eseguire l’algoritmo.

Le scansioni vengono visualizzate in tempo reale e possono essere salvate automaticamente.

Le impostazioni, i diritti utente e le preferenze operative possono essere protetti tramite password e la certificazione del misuratore per un’applicazione specifica può essere gestita tramite il software.

Porta la tecnologia LaserGauge anche negli spazi più stretti e inaccessibili con TS800

Opzioni del campo visivo

check

0,5 “(13 mm)

check

1,0 “(25 mm)

check

2,0 “(51 mm)

Caratteristiche di TS800

Laser Gauge TS800 ASI Datamyte Italia

Laser a striscia singola blu o rosso.

Accesso ad aree strette TS800 ASI Datamyte Italia

Accesso ad aree altamente ristrette.

Punti di scansione TS800 ASI Datamyte Italia

1270 punti di scansione sul campo visivo del sensore.

Misurazione in meno di 1 secondo TS800 ASI Datamyte Italia

TS800 è in grado di effettuare tutte le misurazioni in <1 secondo.

Risoluzione TS800 ASI Datamyte Italia

Risoluzione fino a 0.0004 “(10 µm).

Collegamento TS800 ASI Datamyte Italia

Collegamento a PC o controller LG5000 o G7000 con cavo USB.

LaserGauge Controller

I controller LaserGauge hanno un display touch screen a colori ad alta risoluzione e un joystick per metodi alternativi di interfaccia.

I dati possono essere inviati e ricevuti ad un PC tramite un cavo USB, tramite connessione Ethernet e wireless.

I dati delle misurazioni e le immagini di scansione vengono salvati nella memoria integrata e possono essere analizzati sul controller o trasferiti a un computer.

La potenza di elaborazione e la funzionalità utente sono fornite dal controller.

Laser Gauge TS800 e Controller
Touch Screen Laser Gauge Controller ASI Datamyte Italia

Un touch screen fornisce un modo semplice e veloce per navigare nei menu e selezionare le opzioni. La tastiera e il joystick forniscono anche funzionalità di selezione completa per ambienti non adatti all’uso del touch screen. I menu sono organizzati in un formato a scheda piatta in modo che le selezioni possano essere effettuate rapidamente. I layout dello schermo possono essere configurati in base alle preferenze dell’utente.

Batteria Laser Gauge Controller ASI Datamyte Italia

Una potente batteria ricaricabile agli ioni di litio fornisce energia per ore di funzionamento continuo. Un indicatore del livello di carburante sullo schermo mostra la carica rimanente nella batteria. È possibile utilizzare un caricatore esterno per ricaricare la batteria oppure è possibile collegare l’alimentazione CA al controller e ricaricare la batteria mentre il controller è in uso (solo LG7000).

Display Laser Gauge Controller ASI Datamyte Italia

Il display del controller può essere ruotato di 90 gradi, a seconda dell’orientamento di visualizzazione desiderato. L’operatore può impostare le proprie preferenze individuali per il funzionamento con la mano sinistra o con la mano destra, nonché in verticale con lo schermo su o giù.

Scanner barcode Laser Gauge Controller ASI Datamyte Italia

Uno scanner di codici a barre integrato consente all’operatore di scansionare un codice a barre sulla parte o sull’assieme da ispezionare, quindi il codice a barre verrà registrato nel file di dati per la tracciabilità automatica dei risultati dell’ispezione. L’operatore non deve più inserire manualmente le informazioni sulla traccia, come un numero di serie o un VIN. Il lettore di codici a barre supporta praticamente tutti i formati universali.
